iPad 2 smontato da iFixit: ecco i componenti interni e quello che non è stato detto da Jobs!


Francesco Dipo (Dipoweb)
12 Marzo 2011
17 commenti

Ieri, come ben sapete, è iniziata la commercializzazione dell’iPad 2 in USA (erano le 23 italiane quando sono iniziate le vendite). Puntuali come orologi svizzeri, i ragazzi di iFixit erano in fila per accaparrarsi il nuovo gioiellino Apple, giunto alla seconda generazione.

Il modello acquistato è stato un iPad 2 Wi-Fi. iFixit, nota in altre numerosissime occasioni per aver smontato smartphone e tablet (e chissà quaito altri dispositivi tecnologici), cosa poteva farci con un iPad 2 nuovo di zecca appena comprato?

Di certo non mirava a scoprire il nuovo tablet di Cupertino fino in fondo (parte software, sulla quale magari si dedicheranno in futuro). Il vero scopo di quei “pazzi” è stato quello di mettere totalmente a nudo iPad 2, rivelare tutti i suoi componenti hardware interni nei minimi dettagli e mostrare alcune differenze con il “vecchio” modello di iPad.

iFixit ha analizzato a fondo l’hardware, riportando a galla alcuni componenti (potenza CPU e RAM ad esempio) che, durante la presentazione di iPad 2, non sono stati svelati.

Pronti per togliere i veli al nuovo iPad?

Highlights del teardown (smontamento)

A differenza di iPad 1, per rimuovere il pannello frontale iFixit ha dovuto ricorrere ad una particolare pistola (non pensate male!). In condizioni normali, riferito ai comuni utenti, “è quasi impossibile aprire l’iPad 2 senza frantumare il vetro“, dichiarano i ragazzi artefici del teardown.

Siate pronti a rompere il pannello anteriore, se avete il coraggio di aprirlo“. Nelle prossime settimane riveleranno il modo migliore per togliere il pannello frontale. “Per ora si prega di non aprire il vostro iPad 2“.

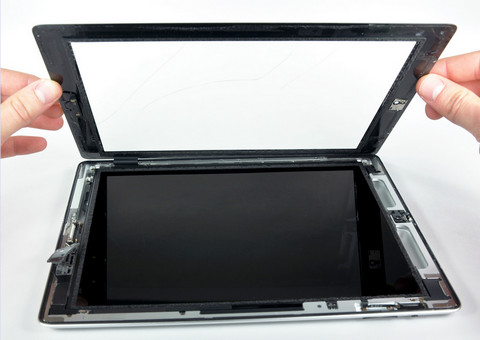

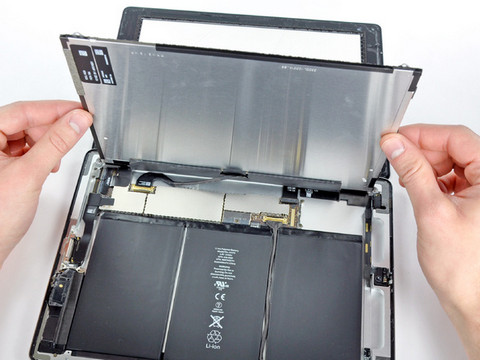

Il display può essere facilmente tolto una volta rimosso il pannello frontale. Al di sotto del display LCD, è tutta totalmente batteria (25 watt per unità, 3.8 volt, capacità totale di 6.930 mAh). Ricordiamo che Apple ha affermato che iPad 2 garantisce 10 ore di autonomia.

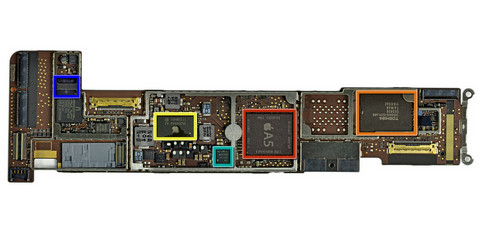

Veniamo alle parti “caldi”, ovvero sulle quali Apple e Jobs non hanno rivelato ulteriori dettagli. Tanto per cominciare, iPad 2 dispone di 512 MB di ram (il doppio di iPad 1, equipaggiato con 256 mb di memoria).

Il processore (CPU) è identificato come Apple A5 (dual-core) da 1 GHz con bus a 200 MHz. La memoria NAND flash, da 16 GB, è la Toshiba TH58NVG7D2FLA89.

I chip Apple 343S0542 (giallo) e S6T2MLC N33C50V (celestino) appaiono come i chip dedicati alla gestione dell’alimentazione e al risparmio energetico. Al contrario, il Texas Instruments CD3240B0 11AZ4JT G1 lavorando con altri due chip Broadcom (BCM5973 e BCM5974) dirige il touch-screen. Il processore A5 ha date di fabbricazione riferite a fine gennaio e metà febbraio 2011.

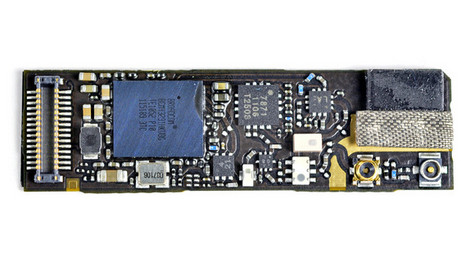

La scheda Wi-Fi è la stessa usata sul primo iPad e su iPhone 4.

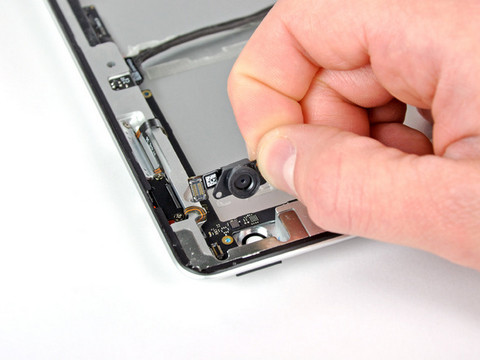

La fotocamera presente nella parte posteriore di iPad 2 è questa…

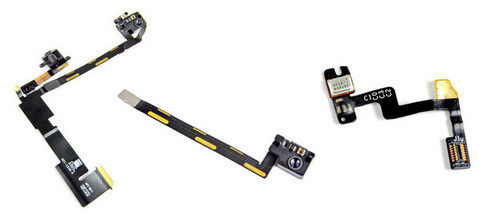

Per quanto concerne le fotocamera anteriore, il componente hardware illustrato qui sotto (a sinistra) integra in un tutt’uno fotocamera, jack per le cuffie e microfono.

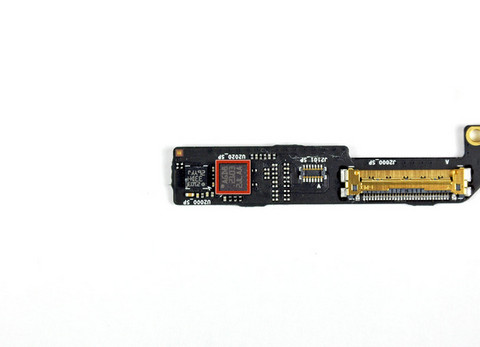

Accelerometro (LIS331DLH) e giroscopio (AGD8 2103) sono entrambi prodotti da STMicroelectronics.

iFixit ha stabilito un punteggio di riparabilità riguardante iPad 2. Il risultato è stato di 4 su 10 (sufficienza non raggiunta).

Questo perchè il pannello frontale è incollato dal resto del dispositivo aumentando notevolmente la possibilità di frantumare il display quando si cerca di rimuoverlo. La batteria è quasi totalmente bloccata, per sostituirla è necessario rimuovere la scheda inerente il processore. Non è possibile accedere al connettore del pannello frontale se, prima, non si procede alla rimozione del display LCD.

In questo articolo noi di Geekissimo abbiamo illustrato solo alcuni highlights, ovvero i momenti salienti del teardown.

Se siete particolarmente curiosi, seguite il link a fine post per leggere le apposite istruzioni (con tanto di immagini) descritte passo per passo per smontare il vostro iPad 2.

iPad 2 Teardown | video

iPad 2 Teardownistruzioni

AGGIORNAMENTO: girovagando su YouTube abbiamo pescato un video che mostra nei minimi dettagli come mettere a nudo l’iPad 2. Eccolo!

[via – iFixit]
